H07RN-F КГ;

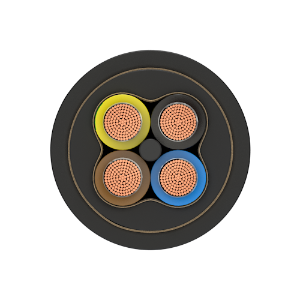

Гибкий кабель с изоляцией и оболочкой из резины
ПРИМЕНЕНИЕ: Кабели с прочной резиновой изоляцией применяются при средних механических нагрузках в сухих и влажных помещениях, а также на открытом воздухе, где нет опасности взрыва. Для подвижной прокладки и подключения различного оборудования, работающего в помещениях и под открытым небом. Используется в строительстве, сельском хозяйстве и шахтах с подземной добычей. Может работать в промышленных водах.
Стандарт: EN 50525-2-21 Напряжение: 450/750 В Испытательное напряжение: 2,5 кВ
КОНСТРУКЦИЯ:
-
Проводник: гибкий медный проводник класса 5
-
Изоляция: из этиленпропиленовой резины (EPR)
-
Внутренняя оболочка: на базе синтетического каучука, или на базе полихлоропренового каучука
-
Оболочка: на базе полихлоропренового каучука. Цвет оболочки - черный
Пример для заказа: H07RN-F 1x150 450/750 V КГН 5x25 450/750 В
|
Конструкция |
Медь, кг/км |
Диаметр, мм |
Масса, кг/км |
|
|
1x1,5 |
15 |
6 |
52 |
|
|
1x2,5 |
24 |
7 |
68 |
|
|
1x4 |
39 |
8 |
93 |
|
|
1x6 |
58 |
9 |
119 |
|
|
1x10 |
96 |
11 |
200 |
|
|
1x16 |
154 |
12 |
274 |
|
|
1x25 |
240 |
14 |
383 |
|
|
1x35 |
336 |
16 |
505 |
|
|
1x50 |
480 |
19 |
692 |
|
|
1x70 |
672 |
21 |
931 |
|
|
1x95 |
912 |
24 |
1227 |
|
|
1x120 |
1152 |
26 |
1520 |
|
|
1x150 |
1440 |
28 |
1866 |
|
|
1x185 |
1776 |
31 |
2298 |
|
|
1x240 |
2304 |
35 |
2908 |
|
|
2x1 |
19 |
9 |
100 |
|
|
2x1,5 |
29 |
10 |
125 |
|
|
2x2,5 |
48 |
12 |
179 |
|
|
2x4 |
77 |
14 |
237 |
|
|
2x6 |
116 |
15 |
320 |
|
|
2x10 |
192 |
20 |
612 |
|
|
2x16 |
307 |
23 |
810 |
|
|
2x25 |
480 |
28 |
1150 |
|
|
3x1 |
29 |
10 |
120 |
|
|
3x1,5 |
44 |
11 |
151 |
|
|
3x2,5 |
72 |
13 |
217 |
|
|
3x4 |
116 |
15 |
301 |
|
|
3x6 |
173 |
16 |
393 |
|
|
3x10 |
288 |
22 |
758 |
|
|
3x16 |
461 |
25 |
1009 |
|
|
3x25 |
720 |
30 |
1419 |
|
|
3x35 |
1008 |
33 |
1724 |
|
|
3x50 |
1440 |
38 |
2493 |
|
|
3x70 |
2016 |
45 |
3309 |
|
|
3x95 |
2736 |
49 |
4423 |
|
|
3x120 |
3456 |
54 |
5486 |
|
|
3x150 |
4320 |
59 |
6713 |
|
|
3x185 |
5328 |
65 |
8193 |
|
|
4x1 |
39 |
11 |
146 |
|
|
4x1,5 |
58 |
12 |
183 |
|
|
4x2,5 |
96 |
14 |
264 |
|
|
4x4 |
154 |
16 |
373 |
|
|
4x6 |
231 |
18 |
496 |
|
|
4x10 |
384 |
24 |
933 |
|
|
4x16 |
615 |
27 |
1274 |
|
|
4x25 |
960 |
33 |
1756 |
|
|
4x35 |
1344 |
37 |
2415 |
|
|
4x50 |
1920 |
42 |
3186 |
|
|
4x70 |
2688 |
49 |
4241 |
|
|
4x95 |
3648 |
55 |
5710 |
|
|
4x120 |
4608 |
60 |
7007 |
|
|
4x150 |
5760 |
66 |
8603 |
|
|
5x1 |
48 |
12 |
181 |
|
|
5x1,5 |
72 |
13 |
224 |
|
|
5x2,5 |
120 |
15 |
323 |
|
|
5x4 |
192 |
18 |
460 |
|
|
5x6 |
288 |
20 |
610 |
|
|
5x10 |
480 |
26 |
1135 |
|
|
5x16 |
768 |
30 |
1572 |
|
|
5x25 |
1200 |
36 |
2165 |
|
n – число жил; q – номинальное сечение проводника
Допустимая температура проводника:
- максимальная рабочая температура 90°C;
- при коротком замыкании (не более 5с), 250°C
Допустимая температура окружающей среды:
- кабель в движении - 25°C дo + 40°C;
- стационарно уложенный - 30°C дo + 40°C
Минимальный радиус изгиба: от 3D до 12D (D – диаметр кабеля)
- Класс напряжения
- 450/750 В
- Изоляция
- Сшитая этиленпропиленовая резина EPR
- Оболочка
- полихлоропреновый каучук
