Гибкий шахтный кабель для подключения переносных трансформаторов
ПРИМЕНЕНИЕ: Гибкий резиновый кабель предназначен для применения в угольных шахтах с подземной добычей , где есть опасность от пожара и взрыва из-за шахтного газа и угольной пыли (метановые ямы), для подключения переносных трансформаторов высокого напряжения.
Стандарт: VDE 0250 Уровень напряжения: 3,6/6 кВ Испытательное напряжение: 11 кВ

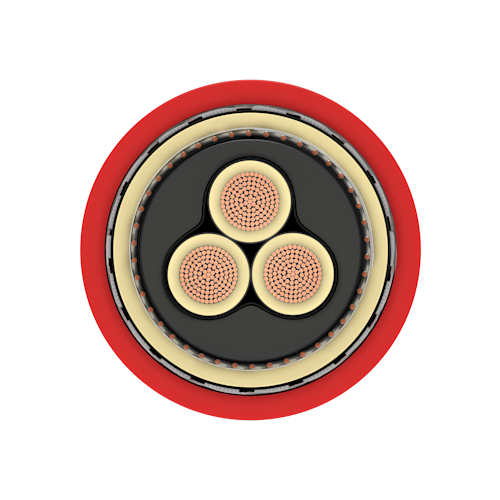

КОНСТРУКЦИЯ:
Проводник: луженый медный провод, класса 5
Слабопроводящий слой: резиновая смесь/лента
Изоляция: из этиленпропиленовой резины (EPR)
Слабопроводящий слой: резиновая смесь/лента
Внутреннее покрытие: на базе натурального/синтетического каучука
Электрическая защита: луженая медная проволока
Разделительная оболочка: из этиленпропиленовой резины (EPR)
Командный проводник: луженая медная проволока
Защитный проводник: оплетка из луженой медной проволоки поверх слабопроводящей ленты
Оболочка: на базе огнестойкого полихлоропренового каучука, устойчивого к маслам. Цвет оболочки - красный
Пример для заказа: NTSCGECWou 3x50/25/6KON 3,6/6 кV
Конструкция 3xq / q1/ q2 |
Медь, кг/км |
Диаметр, мм |
Масса, кг/км |
|
3x16/10/4 |
596 |
53 |
3116 |
|
3x25/16/4 |
912 |
55 |
3350 |
|
3x35/16/4 |
1200 |
57 |
4270 |
|
3x50/25/4 |
1719 |
58 |
4722 |
|
3x50/25/6 |
1738 |
59 |
4798 |
|
3x50/35/4 |
1815 |
68 |
5255 |
|
Допустимая температура проводника:
- максимальная рабочая температура 90°C
- при коротком замыкании (не более 5с), 250°C
Допустимая температура окружающей среды:
- кабель в движении - 25°C дo + 40°C
- стационарно уложенный - 30°C дo + 40°C
Минимальный радиус изгиба: 15D (D – диаметр кабеля)
