N2XY/ ПвВГ

картинка N2XY/ ПвВГ
Полное описание

Сигнальный силовой кабель с изоляцией из сшитого полиэтилена

ПРИМЕНЕНИЕ: Для прокладки в земле, кабельных каналах и на открытом пространстве в промышленности, электростанциях, транспорте, для соединения сигнальных и командных устройств, когда не ожидаются механические повреждения кабеля. При параллельной прокладке с силовыми и воздушными линиями электропередачи необходимо  учитывать их влияние на качество передаваемых сигналов.

Стандарт: VDE 0276  Напряжение: 0,6/1 кВ Испытательное напряжение: 4 кВ

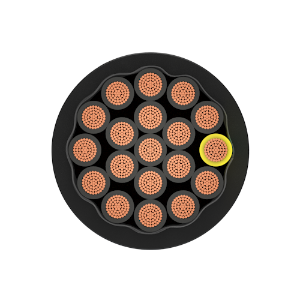

КОНСТРУКЦИЯ:

  1. Проводник: проволока из меди мягкого отжига

  2. Изоляция: из пероксидно-сшитого полиэтилена (XLPE)

  3. Сердечник: жилы скручены между собой по концентричным слоям

  4. Заполнение: обмотка из термопластичных лент или экструдированный слой из невулканизированной резиновой смеси/ ПВХ смесь

  5. Оболочка:  ПВХ смесь. Цвет оболочки- черный

Пример для заказа: N2XY-J 8x1,5   0,6/1 kV     ПвВГ 40x2,5  0,6/1 кВ

Конструкция

Медь, кг/км

Диаметр, мм

Масса, кг/км

7x1,5

101

12,5

210

10x1,5

144

15,0

290

12x1,5

173

15,5

350

14x1,5

202

16,0

370

16x1,5

230

17,0

420

19x1,5

274

18,0

470

21x1,5

302

19,0

560

24x1,5

346

20,5

580

48x1,5

692

22,0

1050

7x2,5

168

13,5

280

10x2,5

240

16,5

390

12x2,5

288

17,0

450

19x2,5

456

20,0

650

30x2,5

720

26,0

1060

48x2,5

1152

30,0

1510


n – число элементов, q – номинальное сечение элементов

Допустимая температура проводника:

- максимальная рабочая температура 90°C

- при коротком замыкании (длительностью не более 5с), максимально 250 °C

Минимальная допустимая температура окружающей среды: при прокладке и монтаже, не ниже + 5°C

Минимальный радиус изгиба: 15D (D – диаметр кабеля).


Класс напряжения
0,6/1 кВ
Материал жил
медь
Изоляция
Сшитый полиэтилен XLPE
Оболочка
ПВХ
