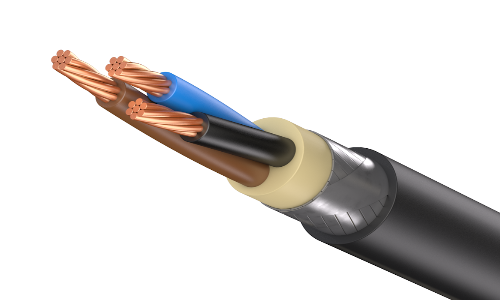

Силовой кабель с усиленной механической защитой
ПРИМЕНЕНИЕ: Применяется для прокладки в земле, закрытых помещениях, кабельных каналах, на открытом пространстве и в воде, когда требуется усиленная механическая защита от механических осевых нагрузок при прокладке и в процессе эксплуатации.
Стандарт : согласно VDE 0276 Напряжение: 0,6/1 кВ. Испытательное напряжение: 4 кВ.
КОНСТРУКЦИЯ:
Проводник: провод класса 1 или трос класса 2, из мягкой меди или из алюминия
Изоляция: из пероксидно-сшитого полиэтилена (XLPE)
Сердечник: две или несколько скрученных жил
Заполнение: негигроскопичный слой из резиновой смеси или термопластичной массы
Арматура: обмотка из плоских оцинкованных стальных проводов с контрспиралью из оцинкованной стальной ленты
Оболочка: ПВХ Цвет оболочки – черный
Пример для заказа: N2XFGY 3x35 0,6/1 kV
Конструкция |
Медь N2XFGY, кг/км |
Алюминий NA2XFGY, кг/км |
Диаметр, мм |
Масса, кг/км |
|
N2XFGY |
NA2XFGY |
||||
3x6 |
173 |
- |
18,0 |
720 |
- |
3x35* |
1008 |
305 |
28,0 |
1950 |
1320 |
S 3X185+95 |
6240 |
1885 |
51,0 |
7930 |
3850 |
S 4x70 |
2688 |
812 |
35,5 |
3780 |
1992 |
S 4x240 |
9216 |
2784 |
59,0 |
10890 |
4670 |
* Возможно изготовление конструкции секторного вида по требованию покупателя. 1) Буква S перед номером жил является обозначением для секторных проводников.
Допускаемая температура проводника:
- максимальная рабочая температура +90°C
- при коротком замыкании (длительность не более 5 с), максимально + 250°C
- кратковременная перегрузка соответствующего провода до + 130°C.
Допускаемая температура окружающей среды:
-при прокладке и монтаже, не ниже + 5°C
Минимальный радиус изгиба: - 20D (D – диаметр кабеля).
