N2XRGY, NA2XRGY, N2XRY, NA2XRY/ ПвКШв, АПвКШв

картинка N2XRGY, NA2XRGY, N2XRY, NA2XRY/ ПвКШв, АПвКШв
Полное описание

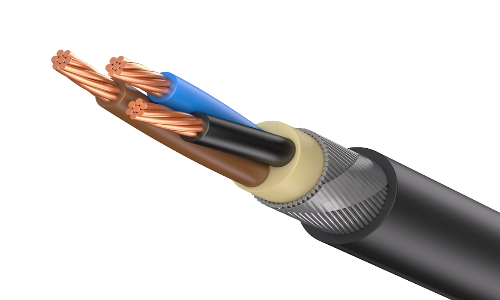

Силовой кабель с усиленной механической защитой

ПРИМЕНЕНИЕ: применяется для прокладки в земле, закрытых помещениях, кабельных каналах, на открытом пространстве и в воде, когда требуется усиленная механическая защита от механических осевых нагрузок при прокладке и в процессе эксплуатации.

Стандарт : согласно VDE 0276  Напряжение: 0,6/1 кВ.  Испытательное напряжение: 4 кВ.

КОНСТРУКЦИЯ:

  1. Проводник: провод класса 1 или трос класса 2, из мягкой меди или из алюминия

  2. Изоляция: из пероксидно-сшитого полиэтилена (XLPE)

  3. Сердечник: две или несколько скрученных жил

  4. Заполнение: слой из невулканизированной резиновой смеси или термопластической массы

  5. Арматура: обмотка из круглых оцинкованных стальных проводов с контрспиралью из оцинкованной стальной ленты.

  6. Оболочка:  ПВХ  Цвет оболочки – черный

Пример для заказа:  N2XRGY 4x16  0,6/1 kV.          ПвКШв   3x6  0,6/1 кВ.

Конструкция

Медь N2XRGY, кг/км

Алюминий NA2XRGY, кг/км

Диаметр, мм

Масса, кг/км

N2XRGY

NA2XRGY

3x6

173

-

18,0

720

-

3x10

288

-

20,0

930

-

3x16

461

-

23,5

1340

-

3x25

720

-

27,0

1790

-

3x35*

1008

-

27,0

1950

-

S 3x50

1440

-

30,0

2520

-

S 3x70

2016

-

33,5

3320

-

S 3x95

2736

827

37,5

4420

-

S 3x120

3456

-

41,5

5350

-

S 3x150

4320

-

45,0

6350

-

S 3x185

5328

-

51,5

8050

-

S 3x240

6912

-

56,5

10050

-

S 3x35/16

1162

-

30,5

2310

-

S 3x70/35

2352

-

37,5

4060

-

S 3x95/50

3216

-

41,0

5050

-

S 3x120/70

4128

-

44,5

6180

-

S 3X150/70

4992

1508

50,5

7710

4810

S 3X185/95

6240

-

54,5

9160

-

S 3X240/120

8064

-

61,5

11480

-

4x6

230

-

19,5

810

-

4x10

384

-

21,5

1050

-

4x16

614

-

25,0

1590

-

4x25

960

-

29,5

2137

-

4x35*

1344

-

30,5

2450

-

S 4x50

1920

580

32,5

3140

1950

S 4x70

-

-

38,5

4325

-

S 4x95

3648

1102

42,5

5510

3110

S 4x120

4608

-

47,5

7100

-

S 4x150

5760

1740

52,0

8410

-

S 4x185

7104

2146

56,5

10200

5550

S 4x240

9216

2784

62,5

12900

6210

5x6

288

-

20,5

950

-

5x10

480

-

23,5

1350

-

5x16

768

-

27,0

1850

-

5x25

1200

-

31,5

2485

-


* Возможно изготовление конструкции секторного вида по требованию покупателя. 1) Буква S перед номером жил является обозначением для секторных проводников.
Допускаемая температура проводника:
- максимальная рабочая температура 90°C
- при коротком замыкании (длительность не более 5 с), максимально 250°C
- кратковременная перегрузка соответствующего привода до 130°C.
Допускаемая температура окружающей среды:
 -при прокладке и монтаже, не ниже + 5°C
Минимальный радиус изгиба: - 20D (D – диаметр кабеля).

Класс напряжения
0,6/1 кВ
Материал жил
медь
Изоляция
Сшитый полиэтилен XLPE
Оболочка
ПВХ
Броня
круглые стальные проволоки
