N2XSEY, NA2XSEY / ПвВ, АПвВ

Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена

ПРИМЕНЕНИЕ: Для прокладки в закрытых помещениях, в кабельных каналах, непосредственно в землю и на открытом пространстве в распределительных сетях, промышленных установках и электростанциях. Укладка непосредственно в землю ограничена механическими свойствами ПВХ оболочки.

Стандарт: согласно VDE 0276 Напряжение: 6/10 кВ   Испытательное напряжение: 21 кВ

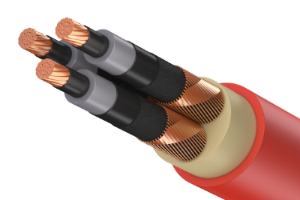

Конструкция:

1. Проводник: многопроволочный уплотненный проводник класса 2  из меди или из алюминия

2. Внутренний слабопроводящий слой: экструдированный слой

3. Изоляция: из пероксидно-сшитого полиэтилена (XLPE)

4. Внешний слабопроводящий слой: экструдированный слой, хорошо прилегающий к изоляции, поверх слоя полупроводящая лента

5. Электрическая защита: обмотка из медной проволоки и ленты в качестве контрспирали или медной ленты вокруг каждой жилы

6. Заполнение: экструдированный негигроскопический слой поверх сердечника

7. Оболочка: ПВХ смесь. Цвет оболочки-красный.

Пример  для заказа:

N2XSEY     3x70/16   6/10 kV.           ПвВ  3x300/25 6/10 кВ.

3 x q/q1 мм2	N2XSEY			NA2XSEY
	Медь	Диаметр	Масса	Алюминий	Медь	Диаметр	Масса
	[кг/км]	[мм]	[кг/км]	[кг/км]	[кг/км]	[мм]	[кг/км]
6/10 кВ / kV
3x50/16	1621	51,5	3780	435	181	51,5	2750
3x70/16	2197	56,0	4590	609	181	56,0	3250
3x95/16	2917	60,0	5740	827	181	60,0	3890
3x120/16	3637	63,0	6780	1044	181	63,0	4550
3x150/25	4603	68,0	7800	1305	283	68,0	5240
3x185/25	5611	71,5	9360	1610	283	71,0	5750
3x240/25	7195	77,0	11450	2088	283	76,5	6860
3x300/25	8923	84,0	13980	2610	283	82,0	7880

3 – число жил,  q – номинальное сечение проводника, q1 – номинальное сечение защиты

Примечание: возможно изготовление кабеля на другой класс напряжения.
