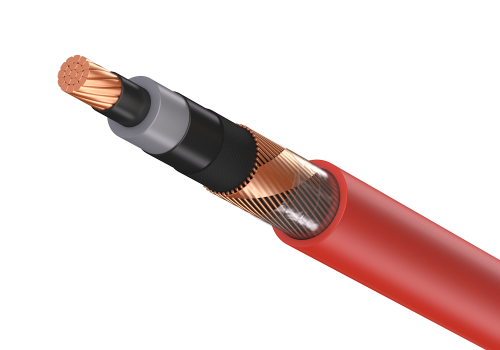

Силовой кабель среднего напряжения с изоляцией из сшитого полиэтилена
ПРИМЕНЕНИЕ: Для прокладки в закрытых помещениях, в кабельных каналах, непосредственно в землю и на открытом пространстве в распределительных сетях, промышленных установках и электростанциях, когда не ожидаются дополнительные механические нагрузки, а также нагрузки при прокладке.
Стандарт: согласно VDE 0276 Напряжение: 6/10 кВ, 12/20 кВ, 18/30 кВ Испытательное напряжение: 21 кВ, 42 кВ, 63 кВ
Проводник: многопроволочный уплотненный проводник класса 2, изготовлен из меди или из алюминия
Внутренний слабопроводящий слой: экструдированный слой
Изоляция: из пероксидно-сшитого полиэтилена (XLPE)
Внешний слабопроводящий слой: экструдированный слой, хорошо прилегающий к изоляции, поверх слоя полупроводящая лента
Электрическая защита: обмотка из медной проволоки мягкого отжига с контрспиралью из мягкой медной ленты
Разделитель: лента из полиэстера
Оболочка: специальная ПВХ смесь. Цвет оболочки- красный.
Пример для заказа: N2XSY 1x120/16 6/10 kV. ПвВ 1x185/25 12/20 кВ.
1 x q/q1 мм2 |
N2XSY |
NA2XSY |
|||||
Медь |
Диаметр |
Масса |
Алюминий |
Медь |
Диаметр |
Масса |
|
[кг/км] |
[мм] |
[кг/км] |
[кг/км] |
[кг/км] |
[мм] |
[кг/км] |
|
6/10 кВ / kV |
|||||||
1x50/16 |
661 |
26,0 |
1050 |
145 |
181 |
26,0 |
710 |
1x70/16 |
853 |
28,0 |
1290 |
203 |
181 |
28,0 |
890 |
1x95/16 |
1093 |
29,5 |
1535 |
276 |
181 |
29,5 |
990 |
1x120/16 |
1331 |
31,0 |
1795 |
348 |
181 |
31,0 |
1120 |
1x150/25 |
1723 |
32,5 |
2230 |
435 |
283 |
32,5 |
1330 |
1x185/25 |
2059 |
34,0 |
2620 |
537 |
283 |
34,0 |
1412 |
1x240/25 |
2587 |
37,0 |
3200 |
696 |
283 |
37,0 |
1611 |
1x300/25 |
3163 |
39,5 |
3830 |
870 |
283 |
39,5 |
1894 |
12/20 кВ / kV |
|||||||
1x50/16 |
661 |
31,0 |
1240 |
145 |
181 |
31,0 |
960 |
1x70/16 |
853 |
32,5 |
1490 |
203 |
181 |
32,5 |
1080 |
1x95/16 |
1093 |
34,0 |
1770 |
276 |
181 |
34,0 |
1190 |
1x120/16 |
1333 |
35,5 |
2060 |
348 |
181 |
35,5 |
1320 |
1x150/25 |
1723 |
37,0 |
2430 |
435 |
283 |
37,0 |
1530 |
1x185/25 |
2059 |
39,0 |
2880 |
537 |
283 |
39,0 |
1700 |
1x240/25 |
2587 |
41,5 |
3480 |
696 |
283 |
41,5 |
1920 |
1x300/25 |
3163 |
45,0 |
4100 |
870 |
283 |
44,0 |
2130 |
1 – число жил, q – номинальное сечение проводника, q1 – номинальное сечение защиты
Примечание: возможно изготовление кабеля на другой класс напряжения.
