N2XY, NA2XY/ ПвВГ, АПвВГ

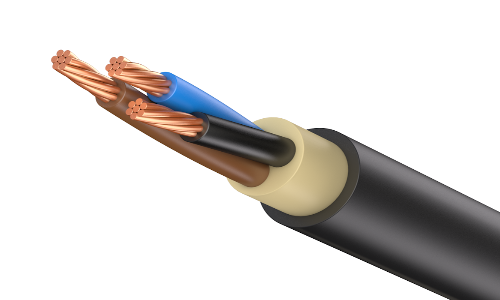

картинка N2XY, NA2XY/ ПвВГ, АПвВГ
Полное описание

Силовой кабель с изоляцией из сшитого полиэтилена

ПРИМЕНЕНИЕ: Применяется для прокладки в земле, закрытых помещениях, кабельных каналах и на открытом пространстве в местных и промышленных сетях, электростанциях и разъединительных установках, когда нет опасности механического повреждения кабеля.

Стандарт соответствия: согласно VDE 0276 Напряжение: 0,6/1 к В.  Испытательное напряжение: 4 кВ

КОНСТРУКЦИЯ:

  1. Проводник: провод класса 1 или трос класса 2, из мягкой меди или алюминия

  2. Изоляция: из пероксидно-сшитого полиэтилена (XLPE)

  3. Сердечник: две или несколько скрученных жил

  4. Заполнение: слой из девулканизированной резиновой смеси, наложенной поверх сердечника. У кабелей с секторными проводниками (обозначение «S» в таблице) Обмотка из термопластичной ленты

  5. Оболочка: ПВХ. Цвет оболочки – черный

Пример для заказа: N2XY 1x2,5 0,6/1 kV.         ПвВГ 5x4 0,6/1 кВ.

Конструкция

Медь N2XY, кг/км

Алюминий NA2XY, кг/км

Диаметр, мм

Масса, кг/км

N2XY

NA2XY

1x1,5

14,4

-

6,5

57

-

1x2,5

24

-

7,0

70

-

1x4

38,4

-

7,5

88

-

1x6

57,6

-

8,5

110

-

1x10

96

-

9,5

170

-

1x16

154

-

10,5

225

-

1x25

240

72,5

12,5

325

190

1x35

336

102

13,5

430

230

1x50

480

145

14,5

580

270

1x70

672

203

17,0

790

350

1x95

912

276

18,5

1050

450

1x120

1152

348

21,5

1280

560

1x150

1440

435

22,0

1600

640

1x185

1778

537

24,5

1950

830

1x240

2304

696

27,0

2500

1000

2x1,5

28,8

-

11,5

180

-

2x2,5

48

-

12,5

220

-

2x4

76,8

-

13,5

280

-

2x6

115

-

14,5

350

-

2x10

192

-

16,5

460

-

2x16

307

-

19,0

700

-

2x25

480

145

22,0

960

590

3x1,5

43,2

-

12,5

210

-

3x2,5

72

-

13,0

270

-

3x4

115

-

14,5

325

-

3x6

173

-

15,5

405

-

3x10

288

-

17,0

555

-

3x16

461

-

19,5

800

-

3x25*

720

218

22,0

1050

640

3x35*

1008

305

24,0

1330

795

S 3x50

1440

435

24,5

1790

680

S 3x70

2016

609

28,0

2330

935

S 3x95

2736

827

33,0

3230

1195

S 3x120

3456

1044

34,0

3750

1460

S 3x150

4320

1305

37,5

4620

1835

S 3x185

5328

1610

42,0

5740

2230

S 3x240

6912

2088

53,0

7900

2890

3x25+16*

874

264

23,0

1130

695

3x35+16*

1162

351

24,5

1450

865

S 3x50/25

1680

508

27,5

1900

830

S 3x70/35

2352

711

30,0

2620

1145

S 3x95/50

3216

972

34,5

3515

1445

S 3x120/70

4128

1247

38,5

4450

1815

S 3x150/70

4992

1508

42,0

5400

2080

S 3x185/95

6240

1885

46,5

6720

2845

S 3x240/120

8064

2436

52,0

8630

3530

4x1,5

57,6

-

13,0

230

-

4x2,5

96

-

14,0

290

-

4x4

154

-

15,0

370

-

4x6

230

-

16,5

485

-

4x10

384

-

18,5

675

-

4x16

614

-

22,0

985

-

4x25*

960

290

24,0

1170

710

4x35*

1344

406

24,5

1580

860

S 4x50

1920

580

28,0

2150

1100

S 4x70

2688

812

33,5

2980

1460

S 4x95

3648

1102

37,5

3950

1870

S 4x120

4608

1392

40,5

4960

2260

S 4x150

5760

1740

46,5

6520

2820

S 4x185

7104

2146

50,0

7620

3370

S 4x240

9216

2784

56,5

9700

4310

5x1,5

72

-

12,0

270

-

5x2,5

120

-

14,7

270

-

5x4

192

-

16,5

450

-

5x6

288

-

17,5

570

-

5x10

480

-

20,0

800

-

5x16

768

-

23,5

1280

-

5x25

1200

363

28,0

1830

990

Допускаемая температура проводника:
- максимальная рабочая температура 90°C
- при коротком замыкании (длительность не более 5 с), максимально 250°C
- кратковременная перегрузка необходимого привода до 230°C.
Допускаемая температура окружающей среды:
- при прокладке и монтаже, не ниже + 5°C
Минимальный радиус изгиба:
- одножильные кабели 15D;
- многожильные кабели 12D (D – диаметр кабеля).


Класс напряжения
0,6/1 кВ
Материал жил
медь
Изоляция
Сшитый полиэтилен XLPE
Оболочка
ПВХ
