NYCY, NAYCY / ВВГЭ, АВВГЭ

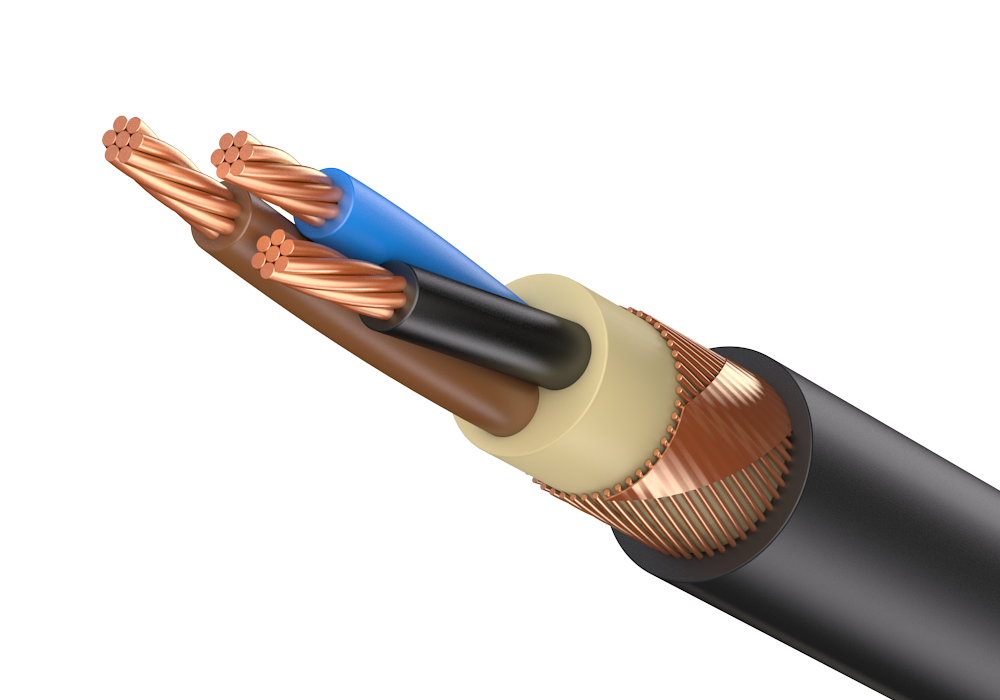

картинка NYCY, NAYCY / ВВГЭ, АВВГЭ
Полное описание


Силовой кабель с усиленной электрической защитой

Применение: Применяется для прокладки в земле, закрытых помещениях, кабельных каналах и на открытом воздухе в местных сетях, для бытовых подключений и общественного освещения, в промышленных цехах и электростанциях, когда требуется кабель с усиленной электрической защитой. Концентричный проводник можно использовать в качестве нейтрального, нулевого или защитного.
Стандарт соответствия: согласно VDE 0276  Напряжение: 0,6/1 кВ  Испытательное напряжение: 4 кВ
КОНСТРУКЦИЯ:
  1. Проводник: провод класса 1 или трос класса 2, из мягкой меди или из алюминия
  2. Изоляция: ПВХ масса
  3. Сердечник: две или несколько скрученных жил
  4. Заполнение: слой из девулканизированной резиновой смеси, наложенной поверх сердечника. Концентричный проводник: обмотка из медной проволоки, поверх которой наложена открытая винтовая обмотка (контрспираль) из мягкой медной ленты
  5. Оболочка: ПВХ.  Цвет оболочки: черный
Пример для заказа:
NYCY 2x16/16   0,6/1 kV       ВВГЭ  4x10/10    0,6/1 кВ

Конструкция

Медь NYCY, кг/км

Медь NAYCY, кг/км

Алюминий NAYCY, кг/км

Диаметр, мм

Масса, кг/км

NYCY

NAYCY

2x4/4

122

-

-

16,0

365

-

2x6/6

183

-

-

17,0

430

-

2x10/10

305

-

-

19,0

595

-

2x16/16

488

-

-

22,0

770

-

2x25/16

763

283

145

26,0

1200

880

3x4/4

161

-

-

16,5

410

-

3x6/6

241

-

-

18,0

520

-

3x10/10

401

-

-

20,0

720

-

3x16/16

642

-

-

23,0

1040

-

3x25/16

901

181

218

27,5

1420

915

3x35*/16

1189

181

305

29,0

1930

1080

S 3x50/25

1723

283

435

29,0

2065

1065

S 3x70/35

2412

396

609

34,0

2950

1630

S 3x95/50

3301

565

827

39,0

3970

1825

S 3x120/70

4247

791

1044

41,0

4720

2600

S 3x150/70

5111

 791

  1305

 46,0

  5900

 2615

S 3x185/95

6402

  1074

  1610

 51,0

 7350

  3880

S 3x240/120

8268

  1356

  2088

 57,0

 9390

  4890

3x25/25

1003

 283

  218

  27,0

 1550

 975

3x35*/35

1404

  396

  305

 29,5

 2100

 1190

S 3x50/50

2005

  565

  435

 29,0

 2350

 1195

S 3x70/70

2807

 791

  609

 32,5

 3190

 1550

S 3x95/95

3810

 1074

  827

 37,5

 4300

 2090

S 3x120/120

4812

  1356

  1044

  40,5

  5300

  2530

S 3x150/150

6015

  1695

  1305

  43,5

 6450

  3010

S 3x185/185

7419

  2091

  1610

  49,0

  7940

  3800

4x4/4

199

-

-

  18,0

  480

-

4x6/6

299

-

-

  19,0

    590

-

4x10/10

497

-

-

  22,0

  890

-

4x16/16

796

-

-

  25,0

  1240

-

4x25/16

1141

  181

  290

  27,0

  1500

  960

4x35*/16

1525

  181

  406

  30,0

  1960

  1120

S 4x50/25

2203

 283

  580

  32,0

  2640

  1295

S 4x70/35

3084

  396

  812

  37,0

  3720

  1700

S 4x95/50

4213

 565

  1102

  41,0

  4835

  2230

S 4x120/70

5399

  791

  1392

  45,5

  5960

  3120

S 4x150/70

6551

  791

  1740

  49,0

  7300

  3320

S 4x185/95

8178

  1074

  2146

  55,5

  8950

 4320

S 4x240/ 120

11928

  1356

  2784

    62,0

  11985

  5300



Возможно изготовление конструкции секторного вида по требованию покупателя

1)  Буква S в маркировке кабеля обозначает исполнение с секторной жилой

Допустимая температура проводника:

  • максимальная рабочая температура 70°C

  • при коротком замыкании (длительность не более 5 с), максимально 160

Температура окружающей среды:

  • при прокладке и монтаже, не ниже + 5°C

Минимальный радиус изгиба:

  • одножильные кабели 15D (D – диаметр кабеля).

  • многожильные кабели 12 D

Класс напряжения
0,6/1 кВ
Материал жил
медь
Изоляция
ПВХ
Оболочка
ПВХ
Экран
Да
