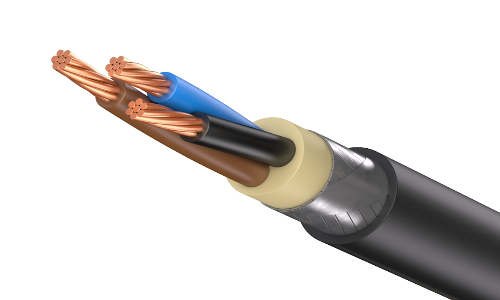

NYFGY, NAYFGY
Силовой кабель с усиленной механической защитой
Применение: Кабель укладывается в кабельные каналы, в грунт, в открытом пространстве, в воде, в закрытых помещениях, везде, где необходима повышенная защита от механических и осевых нагрузок при прокладке кабеля и в ходе дальнейшей эксплуатации.
Стандарт соответствия: согласно VDE 0271 Напряжение: 0,6/1 к В . Испытательное напряжение: 4 к В.
КОНСТРУКЦИЯ:
-
Проводник: провод или трос, класса 1 или2, из мягкой меди или алюминия
-
Изоляция: ПВХ
-
Сердечник: две или несколько скрученных жил
-
Заполнение: негигроскопичный слой из резиновой смеси или термопластичной массы
-
Арматура: обмотка из плоских оцинкованных стальных проволок с контрспиралью из оцинкованной стальной ленты
-
Оболочка: ПВХ. Цвет оболочки – черный
Пример для заказа: NYFGY 3x25 0,6/1 kV.
|
Конструкция |
Медь NYFGY, кг/км |
Алюминий NAYFGY, кг/км |
Диаметр, мм |
Масса, кг/км |
|
|
NYFGY |
NAYFGY |
||||
|
3x35 |
1008 |
- |
29,0 |
2090 |
- |
|
S 3x70 |
2016 |
- |
32,5 |
3100 |
- |
|
S 3x120 |
3456 |
- |
40,0 |
4850 |
- |
|
S 3x240 |
6912 |
- |
55,0 |
9150 |
- |
|
3x25/16 |
874 |
- |
28,5 |
2000 |
- |
|
3x35/16* |
1162 |
- |
31,0 |
2450 |
- |
|
S 3x50/25 |
1680 |
- |
33,0 |
2860 |
- |
|
S 3x70/35 |
2352 |
- |
36,5 |
3590 |
- |
|
S 3x95/50 |
3216 |
- |
41,5 |
4950 |
- |
|
S 3x120/70 |
4128 |
1247 |
45,0 |
5970 |
2990 |
|
S 3X150/70 |
4992 |
- |
49,0 |
6900 |
- |
|
S 3X185/95 |
6240 |
- |
53,0 |
8320 |
- |
|
S 3X240/20 |
8064 |
- |
61,0 |
11120 |
- |
|
4x10 |
384 |
- |
21,5 |
1100 |
- |
|
4x16 |
614 |
- |
25,0 |
1535 |
- |
|
4x25* |
960 |
- |
27,5 |
1900 |
- |
|
4x35* |
1344 |
- |
30,5 |
2370 |
- |
|
S 4x50 |
1920 |
- |
33,0 |
2950 |
- |
|
S 4x70 |
2688 |
- |
37,0 |
4020 |
- |
|
S 4x95 |
3648 |
- |
41,5 |
5170 |
- |
|
S 4x120 |
4608 |
- |
43,5 |
6150 |
- |
|
S 4x150 |
5760 |
- |
50,0 |
7750 |
- |
|
S 4x185 |
7104 |
2146 |
54,0 |
9100 |
- |
|
S 4x240 |
9216 |
- |
61,0 |
11850 |
- |
|
5x10 |
480 |
- |
23,0 |
1245 |
- |
|
5x16 |
768 |
- |
27,0 |
1690 |
- |
* Возможно изготовление конструкции секторного вида по требованию покупателя. 1) Буква S перед номером жил является обозначением для секторных проводников.
Допускаемая температура проводника:
- максимальная рабочая температура 70°C
- при коротком замыкании (длительность не более 5 с), максимально 160°C
Допускаемая температура окружающей среды: при прокладке и монтаже, не ниже + 5°C Минимальный радиус изгиба: - 20D (D – диаметр кабеля).
- Класс напряжения
- 0,6/1 кВ
- Материал жил
- медь
- Изоляция
- ПВХ
- Оболочка
- ПВХ
- Броня
- плоские стальные проволоки
