Сигнальный кабель с изоляцией и оболочкой из ПВХ
ПРИМЕНЕНИЕ: Для передачи низкочастотных командных сигналов в управляющих устройствах.
Стандарт: VDE 0813

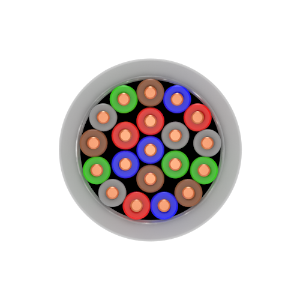

КОНСТРУКЦИЯ:
Проводник: из мягкой медной круглой проволоки диаметром 0,5; 0.6 и 1.0 мм
Изоляция: ПВХ смесь типа YI1, согласно VDE 0207/3
Элементы сплетения: жилы
Сердечник кабеля: концентричная скрутка
Поясная изоляция: термопластичная лента
Оболочка: ПВХ смесь типа YM1, согласно VDE 0207/3. Цвет оболочки серый RAL 7032
Пример для заказа:S-YY 40Х1Х0,5 КГВВ 80Х1Х0,6
Электрические характеристик:
Характеристики |
Единица измерения |
Значение для |
||
0,5 мм |
0,6 мм |
1,0 мм |
||
Сопротивление проводника, макс |
Ω/km |
96 |
65 |
23.4 |
Сопротивление изоляции, мин |
MΩkm |
100 |
100 |
100 |
Диэлектрическая прочность Жила/ жила
|
Veff |
2000 |
2000 |
2500 |
Рабочее напряжение, макс.значение |
Veff |
250 |
250 |
400 |
Тангенс угла потерь |
|
0.1 |
0.1 |
0.1 |
Конструкция |
Для проводника 0,4 мм |
Для проводника 0,5 мм |
Для проводника 0,7 мм |
||||||
Медь, кг/км |
Диаметр, мм |
Масса, кг/км |
Медь, кг/км |
Диаметр, мм |
Масса, кг/км |
Медь, кг/км |
Диаметр, мм |
Масса, кг/км |
|
10Х1 |
19.2 |
6.5 |
50 |
28.8 |
7.5 |
70 |
76.8 |
10.0 |
140 |
20Х1 |
38.4 |
8.0 |
85 |
57.6 |
9.5 |
120 |
153.6 |
13.0 |
265 |
30Х1 |
57.6 |
9.5 |
120 |
86.4 |
11.5 |
170 |
230.4 |
15.5 |
380 |
40Х1 |
76.8 |
10.5 |
150 |
115.2 |
13.0 |
230 |
307.2 |
17.5 |
495 |
60Х1 |
115.2 |
12.5 |
225 |
172.8 |
15.5 |
330 |
460.8 |
21.0 |
725 |
80Х1 |
|
|
|
230.4 |
17.5 |
425 |
|
|
|
