Полное описание

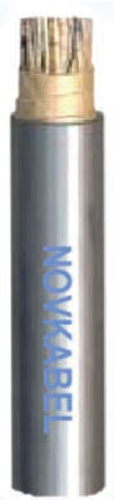

Низкочастотный абонентный кабель с воздушно-бумажной изоляцией
Стандарт: PSN
КОНСТРУКЦИЯ
Проводник: из мягкой медной круглой проволоки диаметром 0,5 и 0,64 мм.
Изоляция: обмотка из бумажной ленты
Элементы сплетения: пары.
Сердечник кабеля: групповая или концентричная скрутка.
Поясная изоляция: пропитанная бумажная лента в несколько слоев
Броня: бесшовная свинцовая труба ТЗГ
Проводник: из мягкой медной круглой проволоки диаметром 0,9 и 1,2 мм.
Изоляция: обмотка из бумажного корделя и бумажной ленты
Элементы сплетения: звезда четверки, обмотанная хлопковой нитью.
Сердечник кабеля: концентричная скрутка. Поясная изоляция: бумажная лента в не- сколько слоев
Броня: бесшовная свинцовая труба
ПРИМЕНЕНИЕ
В местной сети для абонентных проводок (ТГ) и для сетевых групп (ТЗГ), прокладывается в
кабельные каналы, трубы или по стенам, в среде, которая не оказывает вредного влияния на свинцовую броню и где нет особого электромагнитного действия.
Характеристики | Единица измерения | Значения для |
0,5 [мм] | 0,64 [мм] |
Сопротивление проводника,макс | Ω/km | 95 | 58 |
Рабочая емкость,макс | nF/km | 52 | 50 |
Сопротивление изоляции,мин | G Ω km | 8 | 8 |
Диэлектрическая прочность жила/жила(2 минуты) жила/экран(2 минуты) | VDS V jednosmerni V постоянный | 750 750
| 750 750
|
Характеристики | Единица измерения | Значения для |
0,5 [мм] | 0,64 [мм] |
Сопротивление проводника,макс | Ω/km | 28,3 | 15,9 |
Рабочая емкость,макс | nF/km | 38 | 38 |
Сопротивление изоляции,мин | G Ω km | 8 | 8 |
Диэлектрическая прочность жила/жила(2 минуты) жила/экран(2 минуты) | Vef | 700 1800
| 1000 1800
|
